Rocky DEM短評

Rocky DEM 是一款專業高效的離散元分析工具，采用雙精度運算保障模擬速度與精度，支持自定義顆粒形狀、尺寸及組合陣列，適配多種工業顆粒仿真場景。軟件界面美觀簡潔、操作便捷易用，還可通過修改幾何圖形優化設計，有效解決物料堵塞、襯管穿孔等實際問題，兼顧專業性與實用性，是工業離散元仿真領域的優質輔助工具。

Rocky DEM適合人群

適合工業顆粒仿真工程師開展離散元模擬分析，礦山、化工設備設計人員優化輸送與篩分設備結構，工藝流程技術員解決生產中的堵塞、襯管損耗問題。專為有顆粒系統仿真、設備優化需求的專業人員打造，能高效支撐工業場景仿真與方案改進。

Rocky DEM功能介紹

      一、【多GPU解算器功能】

      Rocky DEM在同一主板上使用一個或多個GPU(圖形處理單元)卡的獨特能力大大加快了計算時間，并且還允許涉及數千萬個粒子的大規模模擬。

      二、【復雜和自由身體運動】

      Rocky DEM允許您自由配置復雜的幾何體運動，使您能夠在模擬中設置盡可能多的平移，旋轉，振動，擺動，擠壓和自由體運動及其組合。

      因此，無論您是要規定精確的運動，還是讓幾何組件都能自由移動以響應粒子接觸和重力等外部力量，Rocky DEM都能滿足您復雜的運動需求。

      而且，Rocky DEM使您能夠在程序中定義這些多體動力學，因此不需要第三方解決方案。

      三、【破損模型】

      目前，Rocky DEM提供兩種破損模型：Ab-T10模型和Tavares模型。兩種型號都保持質量和體積。

      1、Ab-T10破損模型

      Rocky DEM適用于裂縫細分算法和破損能量概率函數，它本身基于行業中成熟的模型(JKMRC Ab-T10)。該破損模型將每個粒子視為單個實體，可以基于所定義的破壞力和/或能量值立即分解成碎片。

      2、塔瓦雷斯破損模型

      Tavares破損模型是Rocky DEM原始Ab-T10破損模型的延伸。它已經通過單粒子測試得到驗證，并且在過去的20年中已經在許多同行評審的期刊出版物中記錄了結果。

      該模型著重于通過低能量應力進行的斷裂。該事件與顆粒材料加工和處理中的許多單元操作的模擬相關，其中顆粒經常受到一系列復雜的加載事件的影響。

      Tavares的破損模型描述了裂紋狀破壞的逐漸增長，最終導致顆粒在應力下的破裂明顯低于第一次破裂所需的破裂。

      四、【流體流動建模】

      1、設置或修改流體流動屬性

      在Rocky DEM中，有四種獨特的方法可以模擬顆粒與周圍流體(空氣，水，灰塵等)之間的相互作用，更常見的是計算流體動力學(CFD)。

      2、格子Boltzmann氣流法

      第一種方法是通過讓Rocky計算粒子流量和包含這些粒子的邊界如何影響與它們接觸的空氣來實現的。

      例如，該方法使用Lattice Boltzmann方法(LBM)進行計算，可用于模擬傳輸槽設計產生多少灰塵。

      在這種方法中，氣流不會影響顆粒的運動; 只有顆粒和邊界影響氣流。

      3、恒定的單向方法

      兩種單向方法中的第一種方法，即恒定單向方法，在您擁有已知的，不變的流場并且想要了解它如何影響粒子流而無需使用單獨的CFD程序的情況下非常有用。

      您可以為密度，速度，粘度(以及熱解決時的熱性質)設置常量值，Rocky DEM將使用這些值來模擬流場。

      4、ANSYS流利的單向穩態方法

      兩種單向方法中的第二種是通過與ANSYS Fluent的單向穩態耦合實現的。在這種方法中，在ANSYS Fluent中進行的CFD模擬計算流體在流過被研究設備時產生的速度和壓力場。

      在模擬結束時，或者一旦穩定狀態到達流場，該數據然后從ANSYS Fluent輸出并導入Rocky DEM，然后Rocky DEM計算流體流動將如何影響粒子流。

      例如，ANSYS Fluent One Way穩態方法特別適用于模擬水對顆粒通過管道移動的影響。或者，用于模擬漿料狀流中水的不同密度的顆粒的輸送。

      在ANSYS Fluent One Way穩態法中，顆粒不會影響流體流動; 流體流動影響顆粒的運動。

      5、ANSYS流利雙向法

      ANSYS Fluent Two Way方法特別適用于模擬復雜現象，如氣動輸送，顆粒干燥，研磨機內的漿液流動，甚至顆粒與流體之間的化學反應。

      在ANSYS Fluent Two Way方法中，顆粒是流體流動的一部分，并且會以雙向相互作用影響顆粒：顆粒受到其他顆粒及其周圍流體的影響，而流體流動也受顆粒壓力的影響。

      五、【粒子和接觸能譜】

      Rocky DEM使您能夠收集和分析能譜，作為通常計算密集型破損建模解決方案的有用替代方案。

      此功能收集粒子碰撞的能量統計數據，以圖形格式預測破損和磨損率，通常用于幫助分析連續粉碎過程，如研磨機。

      雖然缺少傳統破損建模提供的高影響力三維視覺效果，但能譜通過消除必須計算和可視化每個破碎碎片的計算成本，可以更快地產生可操作的結果。

      六、【3D表面磨損修改】

      Rocky DEM官方版也可以用作制備固體表面磨損的工具，有兩種主要方法可以使用Rocky DEM來了解幾何形狀隨時間的磨損情況。

      一種方法是通過啟用磨損表面修改，這隨著模擬的進行而改變幾何的物理外觀。

      第二種方法是查看表面強度的顏色圖。

      七、【碰撞統計】

      碰撞統計數據的可視化是Rocky DEM的一個關鍵特征。在模擬期間，相關的碰撞數據存儲在兩個連續的輸出時間級別之間。

      然后，該數據可以使用具有色標的傳統場表示以圖形方式顯示在代表性粒子的表面上。

      對于某些粒子 - 特別是單一尺寸，不間斷，剛性多面體或自定義多面體形狀(凹面或凸面) - 您可以選擇在模擬期間由Rocky DEM收集的兩個連續輸出時間水平之間具有碰撞數據。

      八、【熱建?！?

      如果您想觀察顆粒如何受到周圍其他物品加熱或冷卻所帶來的溫度變化的影響，您可以設置模擬以模擬熱性能。

      啟用熱建?？梢阅M從粒子到其他粒子，從粒子到邊界的傳導熱傳遞。

      當與CFD耦合方法一起使用時，它還可以模擬顆粒和流體之間的對流傳熱。

      九、【優化耦合工具】

      材料相互作用參數的校準是所有項目的關鍵步驟。至少必須調整顆粒與顆粒和邊界之間的摩擦和恢復系數，以便再現整體流動行為。當額外的力發揮作用時，例如粘附力，必須選擇額外的參數。

      通過將ANSYS Workbench的強大參數化建模功能與Opstislang的穩健設計優化(RDO)方法相結合，ANSYS Optislang和Rocky DEM之間的集成可以促進校準過程。

      通過使用optiSLang插件，輸入?yún)?shù)選擇和變化是自動的，基于靈敏度分析和元建模技術，減少了要運行的案例數量，并允許用戶自信地調整項目的交互參數。

Rocky DEM軟件特色

      1、模擬各種形狀，大小和組合的粒子。

      Rocky DEM官方版采用逼真的接觸流變學，允許從幾乎無限的顆粒形狀，尺寸和組合陣列中進行選擇，包括刻面多面體，棒，顆粒和壓塊。

      2、復制干燥，潮濕，粘稠和灰塵狀的顆粒。

      Rocky使用“粘性顆?！钡母拍顏?lái)模擬材料處理設計中潮濕顆粒(如粘土)的表現與干顆粒的不同。

      3、以更快的速度和雙精度處理模擬。

      并行擴展功能使Rocky能夠使用多達32個多核處理器將處理模擬的速度提高25倍。與單精度相比，這提供了卓越的接觸力學精度。

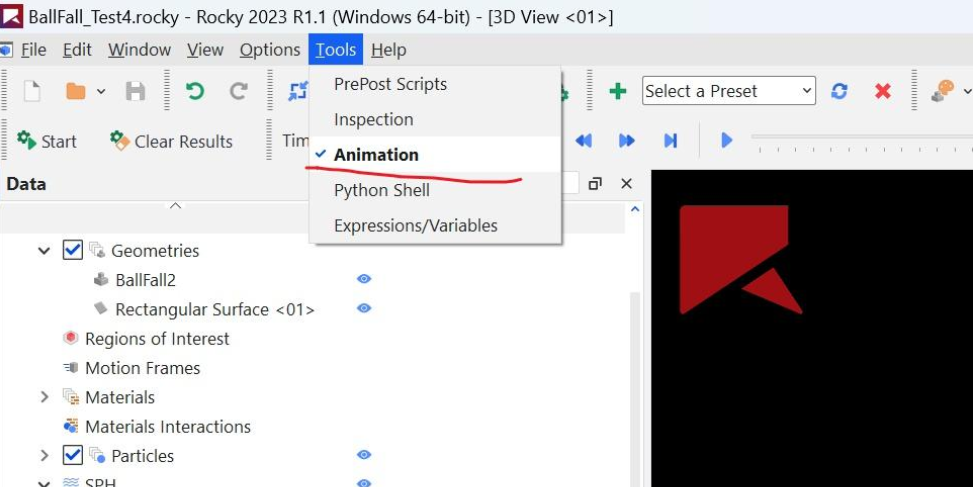

      4、簡化模擬設置。

      用戶友好的菜單和對話框允許快速輸入?yún)?shù)。此外，Rocky包含100多個可編輯參數，可實現最大程度的自定義。

      5、允許從各種CAD程序?qū)霂缀误w。

      Rocky可以將STL，XGL和DXF 3D面向幾何文件直接導入軟件。這允許用戶查看粒子如何在精確設計上進行操作，同時仍然允許您使用已在使用的工具進行迭代。

      6、促進動畫邊界。

      Rocky能夠創建移動，旋轉，擺動和振動邊界，例如提升和旋轉的門，或振動的屏幕，為模擬增加了另一層次的真實感。

      7、修改幾何圖形以顯示磨損。

      Rocky包含的功能使您可以輕松查看磨損將如何影響幾何體。通過顆粒施加的剪切工作似乎可以在您眼前溶解滑槽和磨機襯墊。

      8、以易于理解的格式顯示結果。

      Rocky使用不同的顏色來表示某些參數和計算(如功率消耗，剪切強度以及皮帶和襯墊磨損)如何影響設計中的顆粒和邊界。這使您可以在評估指標和圖表之前查看設計的執行情況。

Rocky DEM常見問題

導入 CAD/STP/IGS 后模型不顯示、顯示空白或只有部分可見怎么辦？

非模型丟失，多是顯示隱藏、單位不匹配、尺寸異常或顯卡問題。先在顯示樹勾選幾何體可見、點 “適應視圖”；核對單位（CAD 毫米→Rocky 米會極?。y(tǒng)一單位重導；關閉 “只顯示選中”“裁剪平面”；更新顯卡驅動、切換 OpenGL/Direct3D；清理顯示緩存、重啟軟件；復雜裝配體先簡化、刪除碎面再導入。

顆粒填充重疊嚴重、提示 Particle penetration too large 甚至崩潰怎么辦？

源于初始填充過密、粒徑差大、窄縫強制填充或 Auto-Overlap 失效。避免復雜區域直接 Fill Volume；設初始間距≥0.1× 粒徑、密度≤0.5；多粒徑分階段：大球粗填→弛豫→補細粒；啟用重疊修正、放寬邊界倒角；幾何窄縫處先擴孔再填充；降低接觸剛度、減小初始時間步，避免迭代發散。

仿真計算慢、GPU 未啟用、CPU 占用低、大規模顆粒跑不動怎么辦？

多為 GPU 未開啟、驅動不支持、設置不合理或資源不足。求解設置勾選 Use GPU Solver，確認顯卡支持 CUDA；更新 NVIDIA 驅動、關閉集顯；減少非必要顆粒、簡化幾何；時間步設為臨界值 40%–70%；關閉實時渲染、增大保存間隔；多 GPU 啟用分布式、均衡負載；關閉后臺、擴虛擬內存、優先加物理內存。

與 Fluent 耦合失敗、無法通信、數據不傳遞或一方閃退怎么辦？

常見版本不兼容、端口不通、順序錯誤、幾何不匹配。保證 Rocky/Fluent 同版本；關閉防火墻、開放 5000–5010；先啟 Fluent、設耦合接口、再啟 Rocky；幾何完全一致、無錯位；時間步比 Fluent:Rocky≤1000:1；雙向耦合先穩態初始化；檢查耦合模塊許可、重裝時勾選 Fluent 接口；用專用耦合文件（.f2r）傳遞。

運行中突然崩潰、內存溢出、提示顯存不足或自動退出怎么辦？

多為模型過大、顯存 / 內存不夠、時間步太小、接觸不穩定。降低顆粒數、簡化異形顆粒；增大物理內存、擴虛擬內存；時間步適度放大、關閉不必要輸出；分塊計算、長過程分段保存；降低顯卡渲染精度；換更大顯存顯卡；避免多軟件同時占 GPU；接觸參數合理、不設過剛。

Rocky DEM更新日志

      1、修復上個版本的bug

      2、優化部分功能
